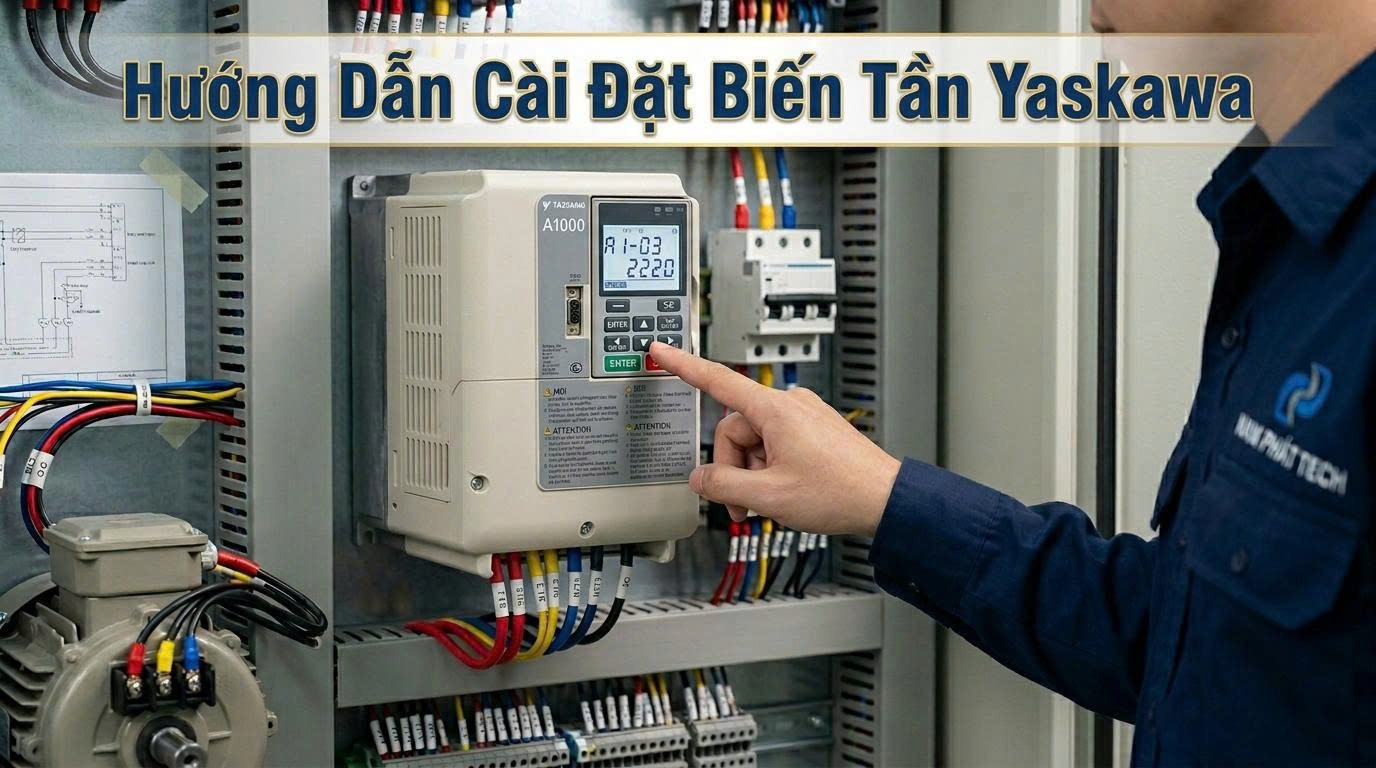

Biến tần Yaskawa là thương hiệu inverter Nhật Bản hàng đầu, được sử dụng rộng rãi tại các nhà máy sản xuất, khu công nghiệp Việt Nam nhờ độ bền cao và tính năng phong phú. Các dòng phổ biến nhất gồm J1000, V1000 và A1000 – mỗi dòng có bộ tham số riêng nhưng cùng chung triết lý cài đặt của Yaskawa. Bài viết này hướng dẫn chi tiết cách cài đặt biến tần Yaskawa từ đấu dây, thông số cơ bản, lập trình chạy/dừng đến xử lý lỗi thường gặp – áp dụng được cho cả 3 dòng trên.
So Sánh Các Dòng Biến Tần Yaskawa Phổ Biến Tại Việt Nam
Trước khi bắt đầu cài đặt biến tần Yaskawa, cần xác định đúng dòng máy mình đang sử dụng. Mỗi dòng có phạm vi ứng dụng và tính năng khác nhau:
| Dòng máy | Công suất | Ứng dụng chính | Tính năng nổi bật | Phù hợp với |
|---|---|---|---|---|
| J1000 | 0.1 – 18.5 kW | Ứng dụng cơ bản, tải nhẹ | Nhỏ gọn, lắp đặt dễ dàng, giá tốt | Băng tải, bơm nhỏ, quạt đơn giản |
| V1000 | 0.1 – 18.5 kW | Điều khiển máy công nghiệp | Open/Closed Loop Vector, tính năng cao cấp hơn J1000 | Máy nén khí, bơm, quạt công nghiệp |
| A1000 | 0.4 – 630 kW | Ứng dụng công suất lớn, đòi hỏi cao | Vector Control đầy đủ, PID tích hợp, nhiều chức năng nâng cao | Máy nén khí lớn, thang máy, cần trục, CNC |
| E1000 | 0.1 – 22 kW | Bơm & quạt tiết kiệm năng lượng | Tối ưu cho HVAC, tiết kiệm điện tối đa | Hệ thống điều hòa, bơm nước tòa nhà |
💡 Ghi chú: Bài viết này tập trung hướng dẫn các dòng J1000, V1000 và A1000 – 3 dòng phổ biến nhất tại thị trường Việt Nam. Hầu hết thông số cài đặt cơ bản tương đồng nhau, chỉ khác tên nhóm tham số (Parameter Group). Xem thêm: Các dòng biến tần Yaskawa phổ biến hiện nay
Giới Thiệu Mặt Trước & Bàn Phím Điều Khiển Biến Tần Yaskawa
Hiểu đúng chức năng từng nút bấm trên bộ điều khiển (Digital Operator) là bước đầu tiên để lập trình biến tần Yaskawa thành công.
Màn Hình LED / LCD
Các thông tin hiển thị trên màn hình
Chế độ RUN:
- › Tần số đầu ra (Hz)
- › Dòng điện đầu ra (A)
- › Điện áp đầu ra (V)
- › Tốc độ motor (rpm)
Chế độ PRG (Lập trình):
- › Mã tham số (A1-01, b1-01…)
- › Giá trị tham số hiện tại
- › Mã lỗi khi có sự cố
- › Thông báo cảnh báo
Chức Năng Các Nút Bấm
| Nút / Phím | Chức Năng | Ghi Chú |
|---|---|---|
| RUN | Khởi động motor (khi chế độ điều khiển = Keypad) | Chỉ hoạt động khi b1-02 = 0 |
| STOP/RESET | Dừng motor / Reset lỗi sau khi khắc phục | Nhấn giữ 2 giây để reset lỗi |
| MENU / ESC | Vào menu / Thoát về màn hình trước | Nhấn ESC để huỷ thay đổi chưa lưu |
| ENTER | Xác nhận giá trị / Vào nhóm tham số | Phải nhấn ENTER để lưu thay đổi |
| ▲ / ▼ | Tăng / giảm giá trị tham số hoặc tần số | Giữ để thay đổi nhanh |
| ◄ / ► | Di chuyển con trỏ sang trái/phải khi nhập số | Dùng khi nhập giá trị nhiều chữ số |
| LOCAL/REMOTE | Chuyển đổi giữa điều khiển Keypad và External | Có trên V1000 và A1000 |
Sơ Đồ Đấu Dây Biến Tần Yaskawa
⚠️ CẢNH BÁO AN TOÀN ĐIỆN: Trước khi đấu dây, phải ngắt hoàn toàn nguồn điện và chờ ít nhất 5 phút để tụ điện bên trong xả hết. Kiểm tra điện áp trên thanh cái DC bus bằng đồng hồ vạn năng trước khi chạm vào mạch điện. Không đảo dây R/S/T nguồn vào với U/V/W đầu ra motor.
Đấu Dây Nguồn Điện (Mạch Lực)
⚡ Đầu vào nguồn điện
| R / L1 | Pha A nguồn điện vào |
| S / L2 | Pha B nguồn điện vào |
| T / L3 | Pha C nguồn điện vào |
| ⏚ | Dây tiếp địa (bắt buộc) |
* J1000 có thể dùng nguồn 1 pha (R-S) hoặc 3 pha (R-S-T) tùy model
🔌 Đầu ra động cơ
| U / T1 | Pha U nối vào cuộn U motor |
| V / T2 | Pha V nối vào cuộn V motor |
| W / T3 | Pha W nối vào cuộn W motor |
| ⏚ | Tiếp địa vỏ motor |
* Đảo 2 trong 3 dây U-V-W để đổi chiều quay motor
Đấu Dây Tín Hiệu Điều Khiển (Mạch Tín Hiệu)
| Chân | Tên | Chức năng | Ghi chú |
|---|---|---|---|
| +V | Nguồn cấp 10V | Cấp nguồn 10VDC cho chiết áp tốc độ | Max 20mA |
| A1 | Analog Input 1 | Tín hiệu tần số analog (0–10V hoặc 4–20mA) | Mặc định 0–10V |
| A2 | Analog Input 2 | Tín hiệu analog thứ 2 hoặc feedback PID | Chọn V/mA qua jumper |
| AC | Analog Common | GND chung cho tín hiệu analog | Không nối chung với SC |
| S1 | Digital Input 1 | Lệnh chạy thuận (Forward Run) – Mặc định | Tín hiệu 24VDC từ SC |
| S2 | Digital Input 2 | Lệnh chạy ngược (Reverse Run) – Mặc định | Tín hiệu 24VDC từ SC |
| S3 | Digital Input 3 | Lỗi ngoài (External Fault) – Mặc định | Cấu hình lại qua H1-03 |
| S4 | Digital Input 4 | Reset lỗi (Fault Reset) – Mặc định | Cấu hình lại qua H1-04 |
| S5 | Digital Input 5 | Tốc độ đặt trước 1 (Multi-step Speed 1) | Cấu hình lại qua H1-05 |
| S6 | Digital Input 6 | Tốc độ đặt trước 2 (Multi-step Speed 2) | Cấu hình lại qua H1-06 |
| SC | Digital Common | GND chung cho tín hiệu digital (24V) | Nối với S1–S6 |
| MA/MB/MC | Relay Output | Tiếp điểm relay đầu ra (MA-MC: thường mở; MB-MC: thường đóng) | 250VAC/30VDC max |
| FM | Analog Monitor | Tín hiệu analog đầu ra (0–10V) theo dõi tần số/dòng | Cấu hình qua H4-01 |
| R+/R- | RS-485 | Cổng truyền thông RS-485 (Modbus RTU) | Lập trình qua máy tính/PLC |
💡 Sơ đồ đấu dây cơ bản nhất (chạy/dừng từ bên ngoài):
Nguồn 3 pha → CB → L/R, S, T (vào biến tần) → U, V, W (ra) → Motor
S1 – SC: nút RUN (thường hở, nhấn để chạy)
S4 – SC: nút RESET lỗi (thường hở, nhấn để reset)
A1 – AC – +V: chiết áp 5kΩ điều chỉnh tần số
Nguồn 3 pha → CB → L/R, S, T (vào biến tần) → U, V, W (ra) → Motor
S1 – SC: nút RUN (thường hở, nhấn để chạy)
S4 – SC: nút RESET lỗi (thường hở, nhấn để reset)
A1 – AC – +V: chiết áp 5kΩ điều chỉnh tần số
Reset Biến Tần Yaskawa Về Thông Số Gốc (Factory Reset)
Trước khi cài đặt mới hoặc khi nhận máy đã qua sử dụng, nên reset biến tần Yaskawa về mặc định nhà sản xuất để tránh xung đột thông số cũ.
🔄 Các Bước Reset Factory (J1000 / V1000 / A1000)
1
Cấp điện cho biến tần. Nhấn MENU → màn hình hiển thị Menu chính
2
Dùng ▲▼ chọn “Setup” hoặc “A: Initialization” → nhấn ENTER
3
Tìm tham số A1-03 (Initialize Parameters) → nhấn ENTER
4
Dùng ▲▼ đặt giá trị:
2220 = Reset về mặc định 2-Wire (Chạy/Dừng dùng 2 dây – khuyến nghị)
3330 = Reset về mặc định 3-Wire (Chạy/Dừng dùng 3 dây)
2220 = Reset về mặc định 2-Wire (Chạy/Dừng dùng 2 dây – khuyến nghị)
3330 = Reset về mặc định 3-Wire (Chạy/Dừng dùng 3 dây)
5
Nhấn ENTER để xác nhận → màn hình hiển thị “End” là hoàn tất
6
Biến tần tự động khởi động lại (restart). Toàn bộ thông số đã về mặc định gốc
⚠️ Lưu ý: Sau khi reset, tất cả thông số đã cài trước đó sẽ bị xóa. Hãy ghi chép hoặc upload thông số hiện tại ra trước nếu cần giữ lại. Sau khi reset, bắt buộc phải cài lại A1-02 (Control Mode) và thông số motor trước khi chạy máy.
Bảng Thông Số Cơ Bản Cần Cài Đặt Biến Tần Yaskawa
Hệ thống tham số biến tần Yaskawa được chia theo nhóm chữ cái (A, b, C, d, E, F, H, L, n…). Dưới đây là các thông số biến tần Yaskawa quan trọng nhất cần cài đặt khi đưa máy vào vận hành lần đầu:
📁 Nhóm A – Khởi Tạo & Chọn Chế Độ Điều Khiển
| Tham số | Tên | Giá trị mặc định | Các lựa chọn / Ý nghĩa |
|---|---|---|---|
| A1-01 | Access Level | 1 | 0=Chỉ xem; 1=User; 2=Advanced (Nên đặt 2 để hiển thị đầy đủ tham số) |
| A1-02 | Control Mode Selection | 2 | 0=V/f; 1=V/f PG; 2=Open Loop Vector; 3=Flux Vector (A1000) |
| A1-03 | Initialize Parameters | 0 | 2220=Reset 2-Wire; 3330=Reset 3-Wire; 0=Không reset |
| A1-04 | Password | 0 | Đặt mật khẩu bảo vệ cài đặt (0 = không có mật khẩu) |
📁 Nhóm b – Nguồn Lệnh Chạy & Nguồn Tần Số
| Tham số | Tên | Mặc định | Các lựa chọn / Ý nghĩa |
|---|---|---|---|
| b1-01 | Frequency Reference Selection 1 | 1 | 0 = Keypad (bàn phím) 1 = Analog Input A1 (tín hiệu 0–10V) 2 = Terminal (muti-step speed) 3 = RS-485 Modbus 4 = Option Card |
| b1-02 | Run Command Selection 1 | 1 | 0 = Keypad (nút RUN/STOP trên bàn phím) 1 = Digital Inputs (chân S1, S2 bên ngoài) 2 = RS-485 Modbus 3 = Option Card |
| b1-03 | Stopping Method Selection | 0 | 0=Giảm tốc (Ramp to Stop); 1=Free Run (dừng tự do); 2=DC Injection; 3=Coast with Timer |
| b1-04 | Reverse Operation Selection | 0 | 0=Cho phép chạy ngược; 1=Cấm chạy ngược (dùng cho máy bơm, máy nén khí) |
📁 Nhóm C – Thời Gian Tăng/Giảm Tốc
| Tham số | Tên | Mặc định | Phạm vi | Ý nghĩa |
|---|---|---|---|---|
| C1-01 | Acceleration Time 1 | 10 giây | 0.0 – 6000 s | Thời gian tăng tốc từ 0 → tần số định mức |
| C1-02 | Deceleration Time 1 | 10 giây | 0.0 – 6000 s | Thời gian giảm tốc từ tần số định mức → 0 |
| C1-03 | Acceleration Time 2 | 10 giây | 0.0 – 6000 s | Thời gian tăng tốc thứ 2 (chọn bằng digital input) |
| C1-04 | Deceleration Time 2 | 10 giây | 0.0 – 6000 s | Thời gian giảm tốc thứ 2 |
| C6-01 | Drive Duty Mode Selection | 1 | 0 hoặc 1 | 0=Heavy Duty (tải nặng: máy nén, cần trục); 1=Normal Duty (tải nhẹ: bơm, quạt) |
📁 Nhóm d – Giới Hạn Tần Số & Điện Áp
| Tham số | Tên | Mặc định | Phạm vi | Ý nghĩa |
|---|---|---|---|---|
| d1-01 | Frequency Reference 1 | 0.0 Hz | 0 – 400 Hz | Tần số đặt trước số 1 (khi b1-01=2) |
| d2-01 | Frequency Reference Upper Limit | 100% | 0 – 110% | Giới hạn tần số tối đa (% của E1-04) |
| d2-02 | Frequency Reference Lower Limit | 0% | 0 – 100% | Giới hạn tần số tối thiểu khi chạy |
📁 Nhóm E – Thông Số Motor (Quan Trọng Nhất)
| Tham số | Tên | Mặc định | Cách điền |
|---|---|---|---|
| E1-01 | Input Voltage Setting | 200/400V | Điện áp nguồn cấp cho biến tần (220V / 380V / 400V) |
| E1-03 | V/f Pattern Selection | F | F=50Hz (Việt Nam); các pattern khác tùy ứng dụng |
| E1-04 | Maximum Output Frequency | 60 Hz | Thường đặt 50 Hz cho motor Việt Nam |
| E1-06 | Base Frequency | 60 Hz | Tần số định mức motor – thường 50 Hz tại Việt Nam |
| E1-09 | Minimum Output Frequency | 0.5 Hz | Tần số nhỏ nhất khi motor đang chạy |
| E2-01 | Motor Rated Current | Theo model | Bắt buộc điền đúng dòng định mức motor (trên nameplate) |
| E2-04 | Number of Motor Poles | 4 | Số cực motor: thường 2 (3000rpm) hoặc 4 (1500rpm) |
| E2-11 | Motor Rated Output Power | Theo model | Công suất định mức motor (kW) – điền theo nameplate |
💡 Lưu ý quan trọng về thông số motor: Luôn lấy số liệu từ nameplate (nhãn) của motor thực tế, không dùng số liệu ước tính. Nhập sai dòng định mức (E2-01) có thể gây bảo vệ quá tải không chính xác hoặc motor bị cháy.
Cài Đặt Chạy Biến Tần Yaskawa Từ Bàn Phím (Keypad Mode)
Chế độ Keypad phù hợp để kiểm tra vận hành ban đầu, thử máy sau lắp đặt trước khi kết nối điều khiển bên ngoài.
📋 Các Bước Cài Đặt & Chạy Từ Keypad
1
Cài lệnh chạy từ keypad:
Vào tham số b1-02 → đặt giá trị = 0 (Keypad Run Command)
Vào tham số b1-02 → đặt giá trị = 0 (Keypad Run Command)
2
Cài nguồn tần số từ keypad:
Vào tham số b1-01 → đặt giá trị = 0 (Keypad Frequency Reference)
Vào tham số b1-01 → đặt giá trị = 0 (Keypad Frequency Reference)
3
Đặt tần số chạy:
Từ màn hình chính (Drive Mode), nhấn ▲▼ để đặt tần số mong muốn (ví dụ: 30.0 Hz)
Nhấn ENTER để xác nhận giá trị tần số
Từ màn hình chính (Drive Mode), nhấn ▲▼ để đặt tần số mong muốn (ví dụ: 30.0 Hz)
Nhấn ENTER để xác nhận giá trị tần số
4
Khởi động motor:
Nhấn nút RUN → motor bắt đầu tăng tốc theo C1-01 đến tần số đã đặt
Đèn RUN (màu xanh) sáng, màn hình hiển thị tần số thực tế đang chạy
Nhấn nút RUN → motor bắt đầu tăng tốc theo C1-01 đến tần số đã đặt
Đèn RUN (màu xanh) sáng, màn hình hiển thị tần số thực tế đang chạy
5
Thay đổi tần số khi đang chạy:
Nhấn ▲ để tăng tần số, ▼ để giảm tần số trong khi motor đang chạy
Nhấn ▲ để tăng tần số, ▼ để giảm tần số trong khi motor đang chạy
6
Dừng motor:
Nhấn nút STOP → motor giảm tốc theo C1-02 đến khi dừng hoàn toàn
Nhấn nút STOP → motor giảm tốc theo C1-02 đến khi dừng hoàn toàn
Cài Đặt Chạy Từ Tín Hiệu Điều Khiển Bên Ngoài (External / Terminal Mode)
Đây là chế độ sử dụng trong thực tế sản xuất, khi muốn điều khiển biến tần bằng nút bấm, PLC, rơ le hoặc tủ điện ngoài. Đây cũng là chế độ thường dùng khi lắp biến tần cho máy nén khí hoặc máy CNC.
Cài Đặt 2-Wire Control (Chạy/Dừng Dùng 1 Nút Giữ)
⚙️ Cài thông số:
- ›b1-01 = 1 (tần số từ Analog Input A1)
- ›b1-02 = 1 (lệnh chạy từ digital terminal)
- ›H1-01 = 40 (S1 = Forward Run)
- ›H1-02 = 41 (S2 = Reverse Run)
🔌 Đấu dây:
- ›S1 – SC: Nút RUN thuận (thường hở)
- ›S2 – SC: Nút RUN ngược (thường hở)
- ›S4 – SC: Nút RESET lỗi (thường hở)
- ›Giữ S1 = motor chạy; nhả = motor dừng
Cài Đặt 3-Wire Control (Chạy/Dừng Dùng Nút Nhấn Momentary)
⚙️ Cài thông số:
- ›b1-02 = 1 (lệnh chạy từ terminal)
- ›H1-01 = 0 (S1 = 3-Wire Control)
- ›H1-02 = 40 (S2 = Forward Run)
- ›H1-03 = 41 (S3 = Reverse Run)
🔌 Đấu dây:
- ›S1 – SC: Nút STOP (thường đóng NC)
- ›S2 – SC: Nút RUN thuận (nhấn nhả – NO)
- ›S3 – SC: Nút RUN ngược (nhấn nhả – NO)
- ›Nhấn S2 → motor chạy và tự giữ khi nhả
Cài Đặt Tần Số Qua Tín Hiệu Analog (0–10V / 4–20mA)
Để điều chỉnh tốc độ bằng chiết áp, PLC analog output hoặc cảm biến PID, cần cài đặt đúng tham số nhóm H3 (Analog Input).
Điều Khiển Tần Số Bằng 0–10V (Chiết áp hoặc PLC)
⚙️ Cài thông số:
- ›b1-01 = 1 (A1 là nguồn tần số)
- ›H3-01 = 0 (A1 = 0–10V)
- ›H3-02 = 0 (A1 chức năng = Freq Ref)
- ›H3-03 = 100% (điểm gain – 10V = 100% max freq)
- ›H3-04 = 0% (điểm bias – 0V = 0 Hz)
🔌 Đấu dây:
- ›+V → một đầu chiết áp (5kΩ)
- ›A1 → đầu trượt chiết áp (tap)
- ›AC → đầu còn lại chiết áp
- ›0V ↔ 0 Hz | 10V ↔ 50 Hz
Điều Khiển Tần Số Bằng 4–20mA (Cảm Biến, PLC)
⚙️ Cài thông số:
- ›b1-01 = 1
- ›H3-01 = 2 (A1 = 4–20mA) hoặc chuyển jumper SW1
- ›H3-03 = 100%
- ›H3-04 = 0%
🔌 Đấu dây:
- ›A1 → (+) tín hiệu 4–20mA từ nguồn ngoài
- ›AC → (–) tín hiệu 4–20mA
- ›Chuyển jumper SW1 sang vị trí I (current)
- ›4mA ↔ 0 Hz | 20mA ↔ 50 Hz
Bảng Mã Lỗi Biến Tần Yaskawa & Cách Khắc Phục
Khi biến tần gặp sự cố, màn hình hiển thị mã lỗi (Fault Code). Dưới đây là các lỗi phổ biến nhất và cách xử lý. Xem thêm bài viết: hướng dẫn sửa chữa các lỗi biến tần
| Mã Lỗi | Tên Lỗi | Nguyên Nhân | Cách Khắc Phục |
|---|---|---|---|
| OC | Over Current (Quá dòng) | Tải quá lớn; thời gian tăng tốc quá ngắn; motor bị kẹt; đấu dây sai U-V-W | Tăng C1-01; kiểm tra motor và tải; kiểm tra đấu dây đầu ra |
| OV | Over Voltage (Quá áp DC Bus) | Điện áp lưới quá cao; thời gian giảm tốc quá ngắn (tải hồi năng lượng) | Tăng C1-02; lắp thêm braking resistor; kiểm tra điện áp lưới |
| UV1 | Under Voltage (Điện áp thấp) | Điện áp lưới bị sụt; CB đầu vào bị nhảy; tiếp điểm contactor lỏng | Kiểm tra nguồn điện, CB, contactor đầu vào |
| OH | Overheat (Quá nhiệt) | Nhiệt độ môi trường cao; quạt làm mát hỏng; lưới thông gió bị bít | Vệ sinh lưới tản nhiệt; kiểm tra quạt; giảm nhiệt độ phòng máy |
| OL1 | Motor Overload (Quá tải motor) | Motor bị quá tải; E2-01 cài sai dòng định mức motor | Kiểm tra tải cơ học; điều chỉnh E2-01 đúng với nameplate motor |
| OL2 | Drive Overload (Quá tải biến tần) | Biến tần chọn quá nhỏ so với tải; chạy quá dòng liên tục dài | Kiểm tra tải; cân nhắc nâng cấp biến tần lớn hơn |
| GF | Ground Fault (Chạm đất) | Cách điện motor hỏng; dây U-V-W chạm vỏ máy; cáp đầu ra bị hỏng | Đo điện trở cách điện motor; kiểm tra toàn bộ cáp đầu ra |
| SC | Short Circuit (Ngắn mạch) | Đầu ra bị ngắn mạch; motor bị chạm chập cuộn dây | Kiểm tra dây U-V-W; đo điện trở cuộn motor; kiểm tra cáp |
| EF0 | External Fault (Lỗi ngoài) | Tín hiệu lỗi ngoài từ chân S3 (hoặc chân đã cấu hình EF) | Kiểm tra thiết bị kết nối với chân S3; kiểm tra dây tín hiệu |
| CPF00 | Control Circuit Fault | Lỗi mạch điều khiển nội bộ; nhiễu điện từ cao | Tắt nguồn, chờ 5 phút, cấp lại; nếu còn lỗi → liên hệ sửa chữa |
| SE | MEMOBUS Communication Error | Lỗi truyền thông RS-485; dây RS-485 bị đứt hoặc nhiễu | Kiểm tra kết nối R+/R-; kiểm tra địa chỉ Modbus; dùng cáp chống nhiễu |
💡 Cách reset lỗi biến tần Yaskawa: Sau khi đã xác định và khắc phục nguyên nhân gốc rễ, reset lỗi bằng cách: nhấn giữ nút STOP/RESET trong 2 giây, hoặc đóng/mở tín hiệu digital input đã cài chức năng Fault Reset (mặc định là S4). Không được reset liên tục mà không xử lý nguyên nhân – sẽ gây hỏng biến tần nặng hơn.
Lưu Ý Quan Trọng Khi Cài Đặt & Vận Hành Biến Tần Yaskawa
✅ Trước Khi Lắp Đặt
- ✔ Kiểm tra điện áp nguồn phù hợp với model biến tần (200V / 400V class)
- ✔ Chọn biến tần công suất lớn hơn motor ít nhất 1 cấp khi tải nặng (máy nén khí, cần trục)
- ✔ Lắp CB hoặc cầu chì đúng dòng ở đầu vào biến tần
- ✔ Bắt buộc nối đất (GND) cho biến tần và motor
✅ Khi Cài Đặt Thông Số
- ✔ Luôn đặt A1-01 = 2 (Advanced) để xem đủ tham số
- ✔ Nhập đúng dòng định mức motor vào E2-01 từ nameplate
- ✔ Đặt E1-04 = 50 Hz và E1-06 = 50 Hz cho motor Việt Nam
- ✔ Thực hiện Auto-Tuning (T1-00) để biến tần tự học thông số motor
✅ Khi Vận Hành
- ✔ Không kết nối trực tiếp motor mới lạ mà chưa kiểm tra thông số
- ✔ Không dùng contactor để ngắt trực tiếp đầu ra U-V-W khi motor đang chạy
- ✔ Đảm bảo thông gió tốt, nhiệt độ phòng máy < 40°C
- ✔ Vệ sinh lưới tản nhiệt và lọc bụi biến tần định kỳ 3–6 tháng
❌ Những Điều Tuyệt Đối Không Làm
- ✖ Không đảo dây R/S/T nguồn vào với U/V/W đầu ra
- ✖ Không lắp tụ bù công suất ở đầu ra U-V-W biến tần
- ✖ Không reset lỗi liên tục mà không tìm nguyên nhân
- ✖ Không đi dây tín hiệu điều khiển chung với dây động lực
Kết Luận
Cài đặt biến tần Yaskawa không quá phức tạp nếu bạn nắm vững 4 nhóm tham số cốt lõi: b1-01/b1-02 (nguồn điều khiển), E1/E2 (thông số motor), C1-01/C1-02 (tăng giảm tốc) và H1/H3 (cấu hình đầu vào digital/analog). Với bài hướng dẫn chi tiết trên, bạn có thể tự cài đặt và vận hành biến tần Yaskawa J1000, V1000, A1000 trong thực tế sản xuất.
Nếu gặp lỗi khó xử lý, hoặc cần hỗ trợ sửa chữa biến tần Yaskawa chuyên nghiệp, đội ngũ kỹ sư Nam Phát Tech với hơn 15 năm kinh nghiệm sẵn sàng hỗ trợ tại Bình Dương, TP.HCM và các tỉnh lân cận.
📚 Bài viết liên quan:
Cần Hỗ Trợ Cài Đặt Hoặc Sửa Chữa Biến Tần Yaskawa?
Đội ngũ kỹ sư Nam Phát Tech hơn 15 năm kinh nghiệm sửa chữa và cài đặt biến tần Yaskawa, Mitsubishi, Siemens, ABB… Hỗ trợ kỹ thuật 24/7, có mặt tại Bình Dương và TP.HCM.
559B, Đường DT 743, Dĩ An, Bình Dương | tbcnnamphat@gmail.com
